Ventilation PEB en Wallonie : plans et débits
Ventilation PEB en Wallonie : système C ou D, plans de gaines, débits, réservations, réglage et documents à prévoir dans le dossier.
Avant le permis
Repère de lecture pour situer cette étape dans votre projet.
La décision à prendre
Définir le principe de ventilation sur les plans avant de figer les faux plafonds, les réservations et le choix des équipements.
- 01
Un système C ou D ne se choisit pas par slogan : l’architecture, les réseaux, les locaux, l’entretien et les débits attendus doivent être étudiés ensemble.
- 02
Les plans de gaines, bouches, transferts d’air et réservations ont autant d’importance que le choix de l’unité de ventilation.
- 03
Le rapport de réglage ou de mesure se prépare dès l’avant-projet, car il dépend du système réellement exécuté.
Contenu du guide
La ventilation PEB n’est pas un appareil ajouté à la fin du chantier. C’est un système qui traverse les plans, les faux plafonds, les portes, les parois et parfois la toiture. Lorsqu’elle est pensée trop tard, les réservations manquent, les gaines deviennent complexes et les documents de réception sont difficiles à reconstituer.
Ce guide répond à la recherche « ventilation PEB en Wallonie ». Il traite du choix de principe, des plans, des débits et des preuves de réception. Le guide sur les exigences PEB situe la ventilation parmi les autres éléments du projet.
Ce que la PEB vérifie dans une ventilation
La PEB ne se limite pas à demander un caisson de ventilation. Selon la destination de l’unité PEB, les exigences portent sur l’amenée d’air, l’extraction, les transferts entre locaux, les débits, les composants et les documents associés. Pour un logement individuel, l’annexe C2 est généralement la référence ; de nombreuses unités non résidentielles relèvent de l’annexe C3.
La première question est donc : quels locaux sont desservis, avec quel parcours d’air et avec quels débits ? Cette réponse doit se retrouver sur les plans et, à terme, dans le système réellement posé.

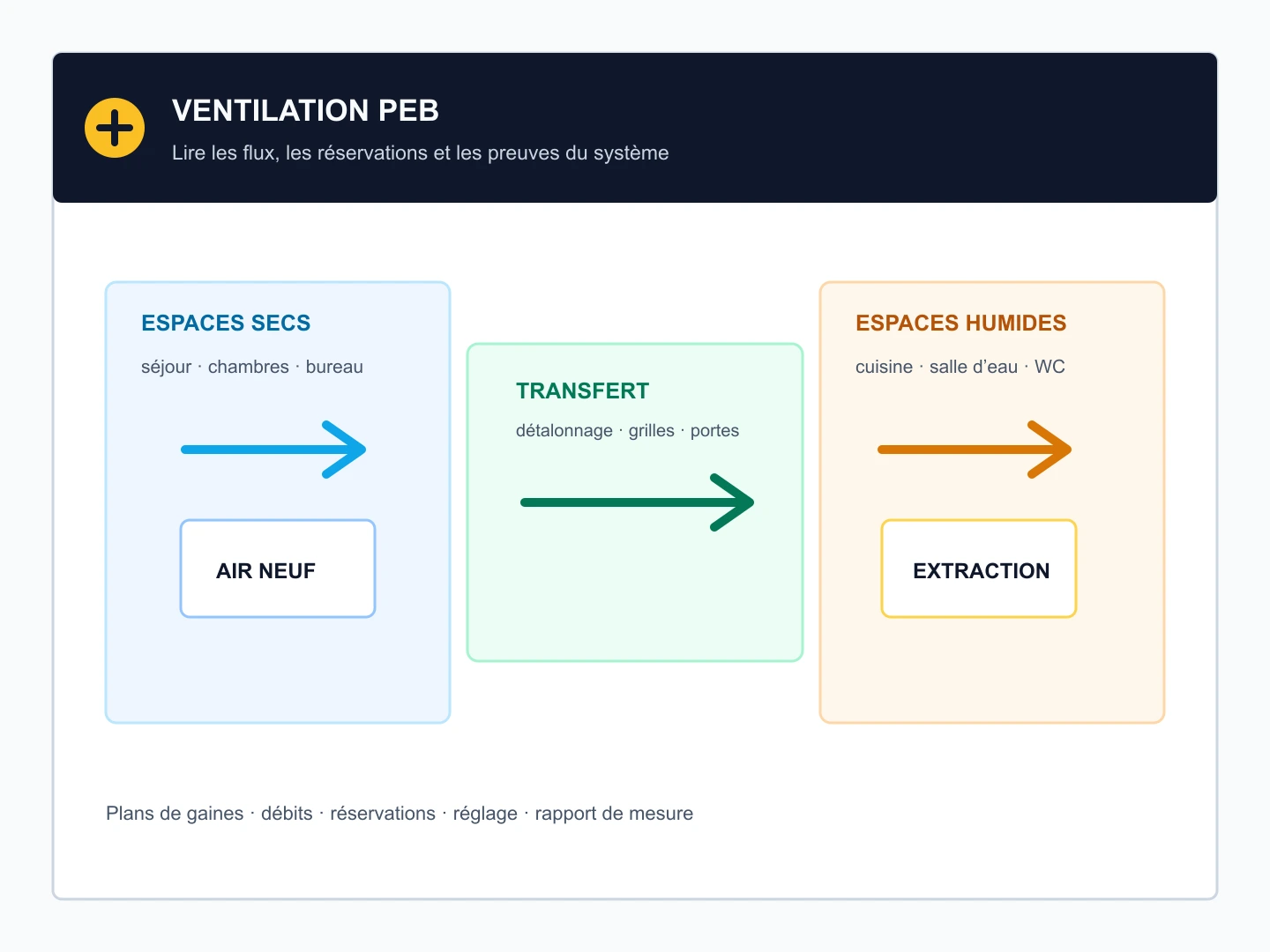

Le parcours d’air à rendre lisible sur les plans
Espaces secs
Séjour, chambres, bureau : l’air neuf y est amené selon le principe retenu.
Transferts
Passages prévus entre locaux : détalonnage, grilles ou autres solutions cohérentes.
Espaces humides
Cuisine, salle d’eau, WC : l’air vicié y est extrait selon le système prévu.
Ce schéma de principe ne remplace pas un plan de ventilation. Il rappelle que les bouches seules ne suffisent pas : le transfert entre les pièces et les passages de gaines font partie du fonctionnement réel du système.
Système C ou D : commencer par le projet, pas par l’étiquette
Dans le vocabulaire courant du logement, le système C associe généralement des amenées d’air naturelles à une extraction mécanique. Le système D organise mécaniquement la pulsion et l’extraction, avec récupération de chaleur dans de nombreuses configurations. Ces appellations décrivent une logique de système ; elles ne disent pas, à elles seules, si le projet sera mieux conçu ou mieux documenté.
| Question à poser | Pourquoi elle compte | Élément à fixer sur plans |
|---|---|---|
| Où placer l’unité et les gaines ? | Elle détermine les longueurs, les réservations, l’accès de maintenance et les percements nécessaires. | Local technique, faux plafonds, gaines verticales, passages de parois et accès aux filtres. |
| Comment l’air circule-t-il d’une pièce à l’autre ? | Un transfert ignoré peut empêcher le fonctionnement prévu, même avec des bouches correctement placées. | Portes, détalonnages, grilles, couloirs et limites entre zones. |
| Comment le système sera-t-il réglé et prouvé ? | Les données de réception relient le système installé aux débits et à la documentation attendue. | Bouches accessibles, emplacement de l’unité, références et moment de mesure ou de réglage. |
Le choix se fait avec l’architecte, l’installateur et les contraintes du projet : place disponible, acoustique, étanchéité, accès de maintenance, budget, détails constructifs et performance recherchée. Chercher un « meilleur système » sans ces données conduit souvent à un réseau difficile à poser ou à entretenir.
Les documents à réunir avant et après la pose
Avant commande, demandez un plan de principe, le plan des gaines et des bouches, les débits prévus, la référence de l’unité, les accessoires et les éléments de régulation. Ces documents aident à vérifier les réservations avant que les plafonds soient fermés.
Pendant le chantier, photographiez les gaines, les traversées, les caissons et les raccords qui deviendront invisibles. À la réception, conservez le rapport de réglage ou de mesure lorsque requis, les fiches techniques finales et les instructions de maintenance. Les données du système exact sont également utiles dans le guide Ecodesign/ErP.
Erreur fréquente. Prévoir une ventilation sur le permis sans prévoir les espaces qui permettent réellement de la poser. Une gaine trop comprimée, une bouche inaccessible ou un transfert oublié se corrige rarement sans compromis après les finitions.
Ventilation, étanchéité et Blower Door
Une enveloppe étanche limite les fuites involontaires ; elle ne fournit pas d’air neuf. La ventilation organise les flux nécessaires aux occupants. Les deux sujets doivent donc être coordonnés, notamment autour des passages de gaines, des murs extérieurs, des toitures et des menuiseries.
Le test Blower Door peut aider à détecter les défauts d’étanchéité avant les finitions. Il ne remplace ni le dimensionnement ni le réglage de la ventilation, mais il permet de vérifier que les traversées et raccords du système ne dégradent pas inutilement l’enveloppe.
Une check-list pour la réunion techniques spéciales
- Identifier tous les locaux, leur fonction et les zones qui doivent recevoir une amenée ou une extraction.
- Vérifier le passage des gaines dans les coupes, les faux plafonds, les planchers et les murs porteurs.
- Prévoir les transferts d’air entre les pièces, notamment au droit des portes et couloirs.
- Fixer l’emplacement de l’unité, les accès de maintenance, l’évacuation des condensats lorsqu’elle existe et les prises d’air nécessaires.
- Définir qui remettra les plans finaux, les fiches du matériel, les débits mesurés et le rapport de réception.
Pour un dossier complet avant le permis, consultez le guide Déclaration PEB initiale. Pour l’organisation des preuves au fil de l’exécution, poursuivez avec le dossier chantier PEB.
Sources officielles de la Wallonie
À préparer
Les décisions ventilation à prendre avant les finitions
- Le principe retenu : amenées d’air, extractions, transferts et éventuelle récupération de chaleur.
- Le plan des gaines, bouches, traversées, faux plafonds, locaux techniques et accès de maintenance.
- Les locaux à desservir, leurs fonctions et les débits à vérifier selon l’annexe applicable.
- La référence de l’unité, les accessoires, les silencieux, la régulation et les données de consommation disponibles.
- La date prévue pour le réglage, la mesure des débits et la remise des documents de réception.
Réponses concrètes
Questions fréquentes sur ce guide
Les réponses ci-dessous apportent un premier repère. Les plans et le permis permettent ensuite de confirmer la démarche applicable à votre projet.
Le système C ou D est-il imposé par la PEB ?
Non. La PEB impose des exigences de ventilation adaptées à la destination et au projet, sans imposer un système unique à tous les bâtiments. Le choix dépend notamment de l’architecture, des réseaux possibles, du confort recherché, de la maintenance et des données de performance disponibles.
Quels documents faut-il demander à l’installateur de ventilation ?
Prévoyez les plans de gaines et de bouches, la référence de l’unité et de ses accessoires, les débits prévus, les données de réglage et le rapport de mesure ou de réception lorsque le système concerné le requiert.
Une bonne étanchéité à l’air remplace-t-elle la ventilation ?
Non. L’étanchéité limite les fuites d’air involontaires dans l’enveloppe. La ventilation organise le renouvellement d’air, les amenées, les transferts et les extractions selon les besoins des occupants et les exigences applicables.
